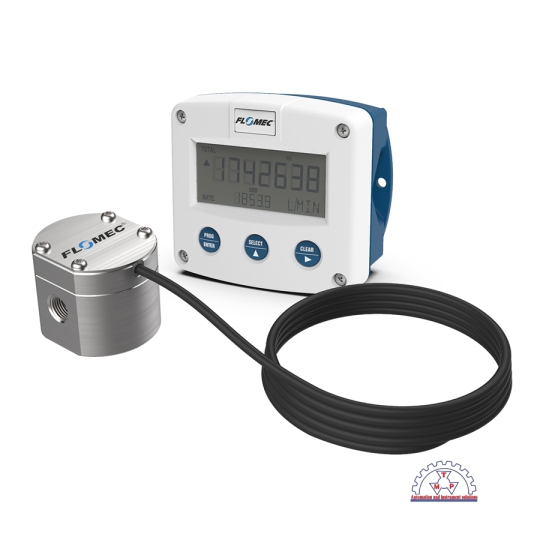

Hệ thống đo mức tiêu thụ nhiên liệu FLOMEC FCS Land

FLOMEC FCS Land gồm hai lưu lượng kế EGM và bộ F127, dùng giám sát lượng dầu diesel tiêu thụ của động cơ và máy phát điện.

Giá:
Liên hệ
Lượt xem:
1

Thông tin sản phẩm
Bình luận

FLOMEC FCS Land – Hệ thống đo mức tiêu thụ nhiên liệu động cơ

Làm thế nào để đo lượng dầu diesel tiêu thụ thực tế của động cơ máy phát điện hoặc máy công trình?

FLOMEC FCS Land là hệ thống giám sát mức tiêu thụ nhiên liệu dành cho động cơ diesel trên phương tiện, máy móc công nghiệp và máy phát điện cố định (gensets). Hệ thống sử dụng hai lưu lượng kế điện tử EGM và một bộ hiển thị tổng lưu lượng F127 để đo lượng nhiên liệu cấp vào và lượng nhiên liệu hồi về động cơ.

FCS Land có chức năng bù ảnh hưởng của chênh lệch nhiệt độ giữa nhiên liệu đầu vào và đầu ra, hỗ trợ xác định mức tiêu thụ nhiên liệu của động cơ. Hệ thống có các lựa chọn lưu lượng kế từ 1/4" đến 3/4", với dải lưu lượng từ 2 L/h đến 80 L/min tùy cấu hình.

Cấu tạo hệ thống FLOMEC FCS Land

Fuel Consumption System - FLOMEC Flow Meters

Lưu lượng kế điện tử EGM

Hai lưu lượng kế thể tích được lắp tại đường nhiên liệu vào và đường nhiên liệu hồi của động cơ. Chúng đo lưu lượng tại hai vị trí để hệ thống xác định mức tiêu thụ nhiên liệu.

Bộ hiển thị tổng lưu lượng F127

Macnaught FCM-MX Full Flow Range Diesel Fuel Consumption Flow Meters

Hiển thị tổng lượng có thể reset 7 chữ số và tổng tích lũy 11 chữ số, có đèn nền. Bộ F127 hỗ trợ nguồn 8–24 VDC và tùy chọn ngõ ra 4–20 mA, xung.

Bộ kit gồm hai lưu lượng kế EGM, một bộ F127, hai giá đỡ đồng hồ, một bộ lọc nhiên liệu kèm đầu nối và các đầu siết cáp.

Model và dải lưu lượng FLOMEC FCS Land

Model kit	Kích thước lưu lượng kế	Dải lưu lượng	Kiểu kết nối
FCS-06AB	1/4" (6 mm)	2–100 L/h	BSPP (G) ren trong
FCS-06AN	1/4" (6 mm)	2–100 L/h	NPT ren trong
FCS-08AB	3/8" (8 mm)	15–550 L/h	BSPP (G) ren trong
FCS-08AN	3/8" (8 mm)	15–550 L/h	NPT ren trong
FCS-15AB	1/2" (15 mm)	1–40 L/min	BSPP (G) ren trong
FCS-15AN	1/2" (15 mm)	1–40 L/min	NPT ren trong
FCS-20AB	3/4" (20 mm)	3–80 L/min	BSPP (G) ren trong
FCS-20AN	3/4" (20 mm)	3–80 L/min	NPT ren trong

Các ký hiệu B và N phân biệt kiểu kết nối BSPP và NPT; số model thể hiện kích thước lưu lượng kế. Dải lưu lượng được áp dụng cho từng lưu lượng kế trong bộ kit.

Thông số kỹ thuật

Thông số	FLOMEC FCS Land
Tên sản phẩm	Fuel Consumption System – Land and Gen-Sets
Hãng	FLOMEC
Lưu lượng kế	2 × EGM Electronic Flowmeter
Bộ hiển thị	F127 Totalizer
Dải lưu lượng tổng của dòng EGM	2 L/h–80 L/min
Kích thước lưu lượng kế	1/4"–3/4" (6–20 mm)
Dải công suất động cơ tham khảo	7,5–5.000 HP
Vật liệu thân EGM	Nhôm
Vật liệu rotor EGM	PPS; thép không gỉ 316 đối với EGM006
Chiều dài cáp EGM	2 m
Nhiệt độ làm việc EGM	-40 đến +80°C
Vỏ F127	IP66/IP67
Nguồn F127	8–24 VDC
Nhiệt độ làm việc F127	-40 đến +80°C
Ngõ ra F127	4–20 mA và xung, tùy cấu hình

Dải công suất động cơ chỉ dùng để tham khảo lựa chọn kit; cần xác định lưu lượng nhiên liệu thực tế và kích thước đường nhiên liệu để chọn model phù hợp.

Ứng dụng và tình huống thực tế

Máy phát điện diesel

Theo dõi lượng nhiên liệu tiêu thụ của động cơ máy phát điện trong quá trình vận hành.

Động cơ máy công trình

Đo mức tiêu thụ nhiên liệu của động cơ diesel trên máy móc công nghiệp và phương tiện.

Ví dụ: Một máy phát điện có đường nhiên liệu cấp và đường nhiên liệu hồi. Chỉ đo lưu lượng cấp vào động cơ sẽ không phản ánh chính xác lượng nhiên liệu đã tiêu thụ, vì một phần nhiên liệu được hồi về. FCS Land sử dụng hai lưu lượng kế EGM và bộ F127 để đo hai dòng nhiên liệu, đồng thời bù chênh lệch nhiệt độ giữa đầu vào và đầu ra nhằm xác định mức tiêu thụ nhiên liệu phù hợp hơn.
