Bộ định lượng phụ gia FLOMEC AIM Block

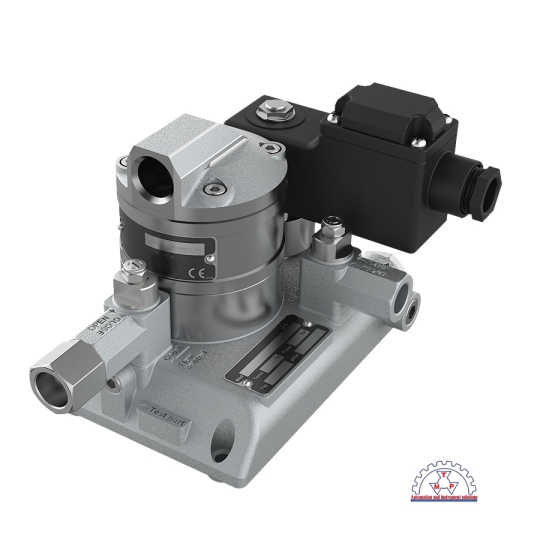

FLOMEC AIM Block (Additive Injection Manifold) là cụm thiết bị dùng để định lượng và châm các phụ gia vào dòng nhiên liệu hoặc sản phẩm nền trong quá trình phối trộn. Cụm thiết bị tích hợp lưu lượng kế bánh răng oval, van điện từ, van cô lập, van điều chỉnh lưu lượng, van một chiều và bộ lọc.
FLOMEC AIM Block có ba model AIM004, AIM006 và AIM008, với dải lưu lượng tương ứng từ 1 đến 550 L/h. Thiết bị được sử dụng trong hệ thống phối trộn nhiên liệu, châm chất bôi trơn, chất chống ăn mòn, chất tạo màu và các phụ gia công nghiệp khác.
|
Model |
Kích thước danh định |
Dải lưu lượng |
Dải lưu lượng quy đổi |
|---|---|---|---|
|
AIM004 |
1/8" (4 mm) |
1–36 L/h |
0,26–9,5 GPH |
|
AIM006 |
1/4" (6 mm) |
2–100 L/h |
0,5–27 GPH |
|
AIM008 |
3/8" (8 mm) |
15–550 L/h |
4–145 GPH |
|
Thông số |
Đặc điểm |
|---|---|
|
Hãng |
FLOMEC |
|
Tên tiếng Anh |
Additive Injection Manifold |
|
Nguyên lý đo |
Bánh răng oval |
|
Model |
AIM004, AIM006, AIM008 |
|
Vật liệu cụm |
Có cấu hình thép không gỉ 316L |
|
Độ chính xác |
±1% |
|
Độ lặp lại |
Thông thường 0,25% giá trị đọc |
|
Nhiệt độ làm việc |
-15 đến +65°C với cấu hình được nêu trong datasheet |
|
Áp suất tĩnh tối đa |
30 bar |
|
Áp suất vận hành |
Phụ thuộc điện áp cuộn van: tối đa 7 bar với DC, 20 bar với AC |
|
Kết nối |
Đầu nối 3/8" NPT; bố trí co có thể xoay theo 3 hướng 90° |
|
Nguồn van điện từ |
24 VDC, 110–115 VAC hoặc 220–230 VAC tùy cấu hình |
|
Tín hiệu đầu ra |
Hall Effect; tùy chọn Hall Effect độ phân giải cao |
|
Cấp bảo vệ |
IP66/67; có phiên bản chống cháy nổ theo cấu hình |
Các giới hạn áp suất vận hành phụ thuộc điện áp cuộn van và kích thước lỗ van. Không sử dụng áp suất tĩnh tối đa làm áp suất vận hành cho mọi cấu hình.
Phối trộn phụ gia nhiên liệu
Châm chất cải thiện tính năng vào dòng nhiên liệu tại các trạm nạp và hệ thống chuyển nhiên liệu.
Định lượng hóa chất công nghiệp
Định lượng chất bôi trơn, chất tạo màu, chất tẩy rửa và phụ gia chống ăn mòn.
Ví dụ: Trong dây chuyền phối trộn dầu diesel, hệ thống cần châm một lượng phụ gia xác định vào dòng nhiên liệu chính. AIM Block kết hợp lưu lượng kế và van điện từ để kiểm soát dòng phụ gia; tín hiệu lưu lượng có thể được đưa đến bộ điều khiển để giám sát và phối hợp quá trình châm.
Các nhóm ứng dụng được công bố cho AIM Block gồm chất bôi trơn, chất tạo màu, chất biến tính, chất tẩy rửa, chất tạo mùi, chất chống đông, chất chống ăn mòn, chất chống tĩnh điện, chất chống kích nổ, chất chống đóng băng, chất chống tạo bọt và chất nhũ hóa.
Kích thước lắp đặt FLOMEC AIM Block
Bản vẽ kích thước của AIM Block thể hiện các hình chiếu mặt dưới, mặt trên, mặt đầu và mặt bên. Hai kích thước tổng thể A và B thay đổi theo model:
|
Model |
Kích thước A |
Kích thước B |
|---|---|---|
|
AIM004 |
108 mm (4,25") |
122 mm (4,80") |
|
AIM006 |
108 mm (4,25") |
122 mm (4,80") |
|
AIM008 |
115 mm (4,53") |
129 mm (5,08") |
Một số kích thước khác thể hiện trên bản vẽ:
Lỗ lắp đặt: 4 lỗ, đường kính Ø7 mm.
Cửa vào dây điện: M20 × 1,5.
Cửa ra: 3/8" NPT.
Cổng phụ thể hiện trên bản vẽ: 1/8" NPT.
Các kích thước chi tiết còn lại cần được đối chiếu trực tiếp trên bản vẽ kỹ thuật trước khi thiết kế giá đỡ hoặc bố trí đường ống.
